D-LX 201 ОПТИЧНИЙ КОМПАКТНИЙ МОНІТОР ПОЛУМ’Я

D-LX 201 Компактний монітор полум’я виробництва DURAG GmbH, Німеччина,  це гнучкий і вибірковий компактний монітор полум’я для високих вимог, призначений для оптичного моніторингу всіх видів полум’я палива, в тому числі в складних установках з кількома пальниками.

Функціональні можливості: оптичний контроль полум’я.

Особливості:

• Дуже широкий діапазон температур: можливість використання без заміни, сертифікований та без необхідності використання аксесуарів для ізоляції, обігріву чи охолодження
• Широкий динамічний діапазон: автоматичне регулювання підсилення відповідно до яскравості полум’я
• Незмінно двоканальний: найвища безпека в поєднанні з високою доступністю
• Ідеальна підтримка функціональної безпеки: ланцюги безпеки в режимі високих або низьких вимог до SIL 3
• Повністю сертифікований

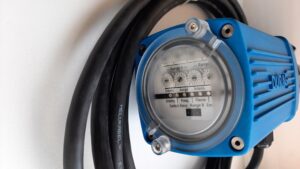

• Локальний дисплей: робочий стан, налаштування та інтенсивність полум’я, видимі з одного погляду для всього діапазону температур для всіх варіантів
• Інформація про стабільність полум’я в реальному часі: безперервний моніторинг стабільності полум’я під час роботи
• D-LX 201 Інформаційний центр для реєстрації сигналу полум’я та параметрів як ідеальне доповнення для введення в експлуатацію до шести моніторів полум’я одночасно.

Переваги:

• Безпечний контроль процесу: навіть під час сильних і швидких змін навантаження спалювальної установки процесом можна безпечно керувати за допомогою сигналу стабільності полум’я. Можливі своєчасні реакції
• Збільшене навантаження та гнучкість палива: відмінний вибірковий моніторинг та інформація про стабільність дозволяють працювати установці в менш стабільних режимах
• Захист від позапланового вимкнення пальника: Специфічна інформація про стабільність пальника дозволяє приймати рішення щодо профілактичного обслуговування пальника
• Виконання спеціальних вимог: Гнучкі попередні налаштування для різних ситуацій горіння та видів палива
• Одна і та ж технологія для різних застосувань: одна і та ж серія продуктів може використовуватися для заводів у найрізноманітніших регіонах і на основі широкого діапазону систем стандартів.

Застосування:

• Складні установки спалювання, включаючи установки з багатьма пальниками та різними видами палива
• Моніторинг полум’я пальника з різними видами палива
• Процеси горіння з високими вимогами до функціональної безпеки
• Процеси горіння в безперервному режимі.

Для великих промислових спалювальних установок з великою кількістю пальників, складними послідовностями процесів, або навіть декількома видами палива, метод оптичного моніторингу часто є найбільш адекватним.
Це спосіб контролю, який, з одного боку, дає можливість вибору типу пальника, а також виду палива, з іншого боку, може бути добре адаптований до дуже мінливих умов горіння.
Для моніторингу спалаху прилад оцінює електромагнітне випромінювання в ультрафіолетовій, видимій та інфрачервоній областях спектра для його специфічних частин і аналізує їх більш детально.
Для цього D-LX 201 досліджує інтенсивність і частоту спалахів, а також стабільність спалаху.
Як захисний пристрій D-LX 201 має захист від відмов і самоконтроль.
Завдяки своїй конструкції як компактного монітора, він має релейний вихід, а також  має аналоговий вихідний сигнал.

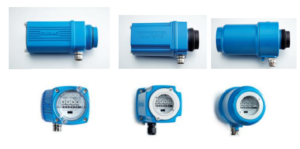

Зверху показані варіанти корпусів, що використовується для сімейства виробів D-LX 201:
– Корпус P2 (показано зі штепсельним роз’ємом)
– Корпус M5 (показано зі штекерним роз’ємом)

– Корпус M4 (версія для вибухонебезпечних зон 1/21)
Кожен варіант корпусу дозволяє з першого погляду перевірити стан корпусу та пристрою.

Технічні характеристики:

Спектральна чутливість:  УАФ: 280 … 410 нм; UA: 190 … 520 нм;  IG: 780 … 1800 нм
Електричне підключення 24 В, 5 Вт, PELV
Температура навколишнього середовища –40 °C … +85 °C; /86Ex, /87Ex: –40 °C … +65 °C

Релейні виходи: Реле полум’я, замикаючі контакти, 24 В, 0,5 А
Аналоговий вихід (з можливістю налаштування сигналу): 0/4 … 20 мА, 750 Ом макс.
Ступінь захисту:  IP66/IP68  IP65 (/MP3) IP66 (Ex-версії)

Під’єднання до процесу: G11/4″ або NPT11/4″, F

Під’єднання повітря продувки: G1/2″ або NPT 1/2″, F

Габаритні розміри:  Корпус P2: 80 x 80 x 250 мм; Корпус M5: 100 x 100 x 260 мм; Корпус M4: Ø120 мм

Довжина приблизно 310 мм

Вага (без кабелю):  Корпус P2: приблизно 0,9 кг; Корпус M5: приблизно 1,2 кг; Корпус M4: приблизно 2,8 кг.
